HSD标准材质使用范围
材质:RN906
使用温度： -30℃~+80℃.
适用压力:≤20Mpa,线速度?0.5~1m/s
适用介质流体:一般石油液压（磷酸酯液压油）油,水-乙二醇液压液，水-油乳液压液等为介质的工作油
特性：双压型密封件，可以实现活塞的薄型设计。与O形圈相比，无扭曲及翻转破损，可以发挥稳定的密封性
主要用途:标准油缸,农业机械油缸/工程车辆用油缸等

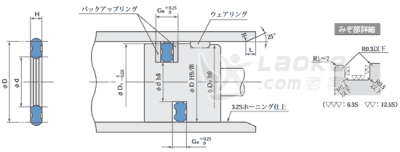

HSD尺寸表(単位：mm） 型号
D d H GA GB D1 D2 L 標準（RN906)
20 14 1.9 2.4 4.4 19.5 19 1.5 HSD-20 TCS-20×14
25 17 2.6 3.2 5.2 24.5 24 2 HSD-25 TCS-25×17
30 22 2.6 3.2 5.2 29.5 29 2 HSD-30 TCS-30×22
32 24 2.6 3.2 5.2 31.5 30.5 2 HSD-32 TCS-32×24
35 27 2.6 3.2 5.2 34.5 33.5 2 HSD-35 TCS-35×27
40 32 2.6 3.2 5.2 39.5 38.5 2 HSD-40 TCS-40×32
40 30 3.4 4 7 39.5 38.5 2.5 HSD-40A TCS-40×30
45 35 3.4 4 7 44.5 43.5 2.5 HSD-45 TCS-45×35
50 40 3.4 4 7 49.5 48.5 2.5 HSD-50 TCS-50×40
55 45 3.4 4 7 54.4 53 2.5 HSD-55 TCS-55×45
60 50 3.4 4 7 59.4 58 2.5 HSD-60 TCS-60×50
63 53 3.4 4 7 62.4 61 2.5 HSD-63 TCS-63×53
65 55 3.4 4 7 64.4 63 2.5 HSD-65 TCS-65×55
70 55 5.2 6 10 69.4 68 3 HSD-70 TCS-70×55
80 65 5.2 6 10 79.4 78 3 HSD-80 TCS-80×65
90 75 5.2 6 10 89.4 88 3 HSD-90 TCS-90×75
100 85 5.2 6 10 99.4 98 3 HSD-100 TCS-100×85
RNY型孔用Y型密封圈
标准材质使用范围
材质:RN922
使用温度： -25℃~+100℃.
适用压力:≤25Mpa,线速度?0.5~1m/s
适用介质流体:一般石油液压油,水-乙二醇液压液，水-油乳液压液等为介质的工作油
活特性：与SKY密封件具有互换性的活塞专用/活塞杆专用密封件。活塞杆用RNY密封件通过高弹性橡胶的材料和活塞杆的专用设计提高了密封性和偏心追随性
主要用途:标准油缸,工作机械/车辆用油缸,，机械加工机床和工油缸
RNY尺寸表
(単位：mm） 型号 互換SKY
d D H GA GB d1(参考) 標準
16 24 5.1 5.7 6.7 16.4 2.5 RNY-16 TCS-24×16 SKY-16
18 26 5.1 5.7 6.7 18.4 2.5 RNY-18 TCS-26×18 SKY-18
20 28 5.1 5.7 6.7 20.4 2.5 RNY-20 TCS-28×20 SKY-20
22 30 5.1 5.7 6.7 22.4 2.5 RNY-22 TCS-30×22 SKY-22
22.4 30 5.1 5.7 6.7 22.8 2.5 RNY-22.4 TCS-30×22.4 SKY-22.4
25 33 5.1 5.7 6.7 25.4 2.5 RNY-25 TCS-33×25 SKY-25
28 35.5 5.1 5.7 6.7 28.4 2.5 RNY-28 TCS-35.5×28 SKY-28
30 40 6.2 7 8.5 30.5 3 RNY-30 TCS-40×30 SKY-30
31.5 41.5 6.2 7 8.5 32 3 RNY-31.5 TCS-41.5×31.5 SKY-31.5
32 42 6.2 7 8.5 32.5 3 RNY-32 TCS-42×32 SKY-32
35 45 6.2 7 8.5 35.5 3 RNY-35 TCS-45×35 SKY-35
35.5 45 6.2 7 8.5 36 3 RNY-35.5 TCS-45×35.5 SKY-35.5
36 46 6.2 7 8.5 36.5 3 RNY-36 TCS-46×36 SKY-36
40 50 6.2 7 8.5 40.5 3 RNY-40 TCS-50×40 SKY-40
45 55 6.2 7 8.5 45.5 3 RNY-45 TCS-55×45 SKY-45
45 56 7.2 8 9.5 45.5 3 RNY-45A TCS-56×45 SKY-45A
50 60 6.2 7 8.5 50.5 3 RNY-50 TCS-60×50 SKY-50
55 65 6.2 7 8.5 55.6 3 RNY-55 TCS-65×55 SKY-55
56 66 6.2 7 8.5 56.6 3 RNY-56 TCS-66×56 SKY-56
60 70 6.2 7 8.5 60.6 3 RNY-60 TCS-70×60 SKY-60
60 71 7.2 8 9.5 60.6 3 RNY-60A TCS-71×60 SKY-60A
63 73 6.2 7 8.5 63.6 3 RNY-63 TCS-73×63 SKY-63
65 75 6.2 7 8.5 65.6 3 RNY-65 TCS-75×65 SKY-65
65 78 8.2 9 11 65.6 3.5 RNY-65B TCS-78×65 ――
70 80 6.2 7 8.5 70.6 3.5 RNY-70 TCS-80×70 SKY-70
70 85 9.2 10 12 70.6 3.5 RNY-70B TCS-85×70 ――
71 80 6.2 7 8.5 71.6 3.5 RNY-71 TCS-80×71 SKY-71
75 85 6.2 7 8.5 75.6 3.5 RNY-75 TCS-85×75 SKY-75
75 90 9.2 10 12 75.6 3.5 RNY-75B TCS-90×75 ――
80 90 6.2 7 8.5 80.6 3.5 RNY-80 TCS-90×80 SKY-80
80 95 9.2 10 12 80.6 4 RNY-80B TCS-95×80 ――
85 100 9.2 10 12 85.6 4 RNY-85 TCS-100×85 SKY-85
90 105 9.2 10 12 90.6 4 RNY-90 TCS-105×90 SKY-90
100 115 9.2 10 12 100.6 4 RNY-100 TCS-115×100 SKY-100
110 125 9.2 10 12 110.6 4 RNY-110 TCS-125×110 ――
112 125 8.7 10 12 112.6 4 RNY-112 TCS-125×112 SKY-112, 112A
125 140 9.2 10 12 125.6 4 RNY-125 TCS-140×125 SKY-125
140 155 9.2 10 12 140.6 4 RNY-140 TCS-155×140 SKY-140
160 175 9.2 10 12 160.6 4 RNY-160 TCS-175×160 SKY-160
180 200 12.2 13 15.5 180.7 5.5 RNY-180 TCS-200×180 SKY-180
