PDU标准材质使用范围
材质:标准材料RN818 、耐热型材料RF905
使用温度： -15℃~+60℃. 耐热型-5~+150℃
适用压力:≤1Mpa,线速度?1m/ s
适用介质流体:空气气体
特性：由于是防尘密封圈兼用型密封件因此，可以实现安装空间的紧凑化
主要用途：标准气缸

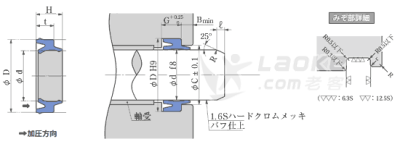

PDU尺寸表
（単位：mm) 型号
d D H t G C B r 標準（RN 818）耐熱用
6 10 4.4 3 3.5 7.6 2 0.5 1.5 PDU-6Z PDU-6F
8 12 4.9 4.7 3.5 4 9.6 2 0.5 1.5 PDU-8Z PDU-8F
10 14 4.9 4.7 3.5 4 11.6 2 0.5 1.5 PDU-10Z PDU-10F
12 16 4.9 4.7 3.5 4 13.6 2 0.5 1.5 PDU-12Z PDU-12F
14 18 4.9 4.7 3.5 4 15.6 2 0.5 1.5 PDU-14Z PDU-14F
16 24 7.5 7.3 5.5 6 19.4 2 0.6 2 PDU-16Z PDU-16F
20 28 7.5 7.3 5.5 6 23.4 2 0.6 2 PDU-20Z PDU-20F
25 33 7.5 7.3 5.5 6 28.4 2 0.6 2 PDU-25Z PDU-25F
30 40 8.5 6.5 7 34 2 0.8 2.5 PDU-30Z PDU-30F
32 42 8.5 6.5 7 36 2 0.8 2.5 PDU-32Z PDU-32F
35 45 8.5 6.5 7 39 2 0.8 2.5 PDU-35Z PDU-35F
36 46 8.5 6.5 7 40 2 0.8 2.5 PDU-36Z PDU-36F
40 50 8.5 6.5 7 44 2 0.8 2.5 PDU-40Z ?
45 55 8.5 6.5 7 49 2 0.8 2.5 PDU-45Z
